FRDシリーズ

OBOベターマン

●通信・計装用の直撃・誘導雷対応
●データ通信・PLC・4-20mAへの幅広い用途
●複合素子で高い防護能力と高速応答を実現
●クランプ式ワイヤ取付で配線が容易
●DINレール対応

---

型番	仕様		販売単位	価格(税別)	標準 出荷日	当日出荷
	最大連続使用電圧 UcDC	最大連続使用電圧 UcAC
FRD5	8V	5V	1個	お問合せ下さい	3日	不可
FRD12	13V	9V	1個	お問合せ下さい	3日	不可
FRD24	28V	19V	1個	お問合せ下さい	3日	不可
FRD48	53V	37V	1個	お問合せ下さい	3日	不可
FRD60	93V	65V	1個	お問合せ下さい	3日	不可
FRD110	122V	86V	1個	お問合せ下さい	3日	不可

＊仕様は下記をご覧ください。
http://eu-tech.jp/p_f.html

---

---

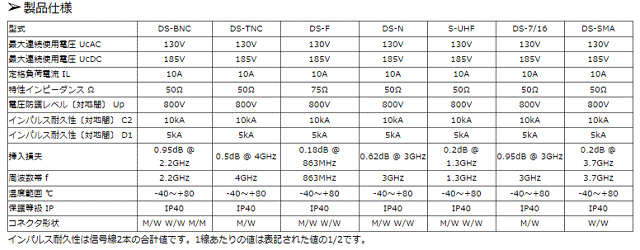

DSシリーズ

OBOベターマン

●監視カメラ・テレビ回線用
●直撃雷対応
●幅広いコネクタタイプに対応（BNC, TNC, F, N, UHF, 7/16, SMA）
●広い周波数帯域での防護を実現
●特性インピ−ダンス50Ω・75Ωの1種類

---

---

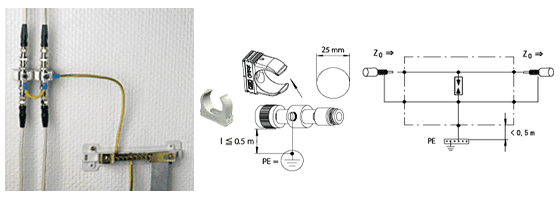

＜施工例と回路図＞

---

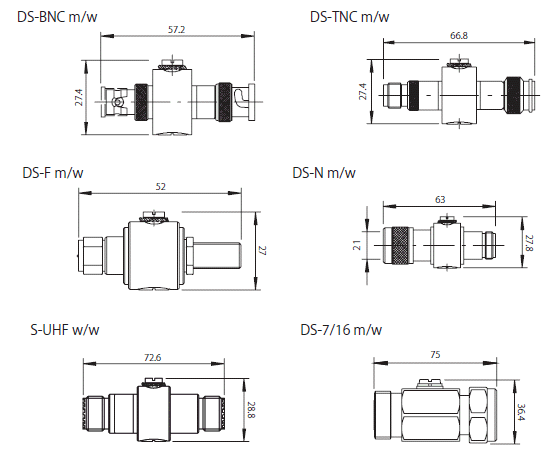

＜外形図＞

---

型番	仕様		コネクタ形状	販売単位	価格 (税別)	標準 出荷日	当日出荷
	最大連続使用電圧 UcDC	最大連続使用電圧 UcAC
DS-BNC m/w	185V	130V	オス/メス	1個	お問合せ下さい	3日	不可
DS-BNC m/m	185V	130V	オス/オス	1個	お問合せ下さい	3日	不可
DS-BNC w/w	185V	130V	メス/メス	1個	お問合せ下さい	3日	不可
DS-F m/w	185V	130V	オス/メス	1個	お問合せ下さい	3日	不可
DS-F w/w	185V	130V	メス/メス	1個	お問合せ下さい	3日	不可
DS-N m/w	185V	130V	オス/メス	1個	お問合せ下さい	3日	不可
DS-N w/w	185V	130V	メス/メス	1個	お問合せ下さい	3日	不可
S-UHF m/w	185V	130V	オス/メス	1個	お問合せ下さい	3日	不可
S-UHF w/w	185V	130V	メス/メス	1個	お問合せ下さい	3日	不可

---

---

---

LSA-Plus (クローネ型多回線用)

OBOベターマン

●計測設備や電話交換機などの大量配線を一括保護
●直撃雷対応
●電話線、計装用の24V・180Vラインに対応
●モジュール方式で配線ごとSPD取付け可能
●省スペース化
●高いコストパフォーマンス
●内部回路に過電流保護機能あり（LSA-BFタイプ）

---

---

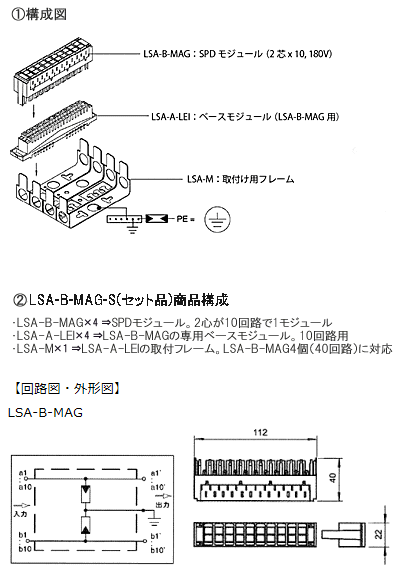

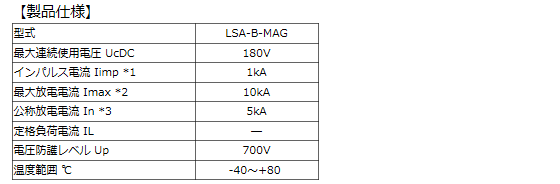

★LSA-B-MAG-S(セット品)

---

型番	品名	仕様		販売単位	価格 (税別)	標準 出荷日	当日出荷
		最大 連続使用電圧 UcDC	SPDモジュール数
LSA-B-MAG-S	セット品 (LSA-A-LEI使用)	180V	40回路	1個	お問合せ下さい	3日	不可
LSA-B-MAG	単品 (SPD本体)	180V	10回路/１モジュール	1個	お問合せ下さい	3日	不可
LSA-A-LEI	単品 (ベースモジュール)	-	10回路/１ベース モジュール	1個	お問合せ下さい	3日	不可
LSA-T-LEI	単品 (ベースモジュール)	-	10回路/１ベース モジュール	1個	お問合せ下さい	3日	不可
LSA-M	単品 (取付フレーム)	-	40回路/取付フレーム	1個	お問合せ下さい	3日	不可

---

---

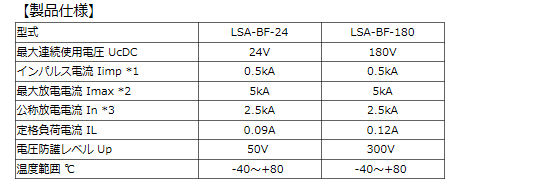

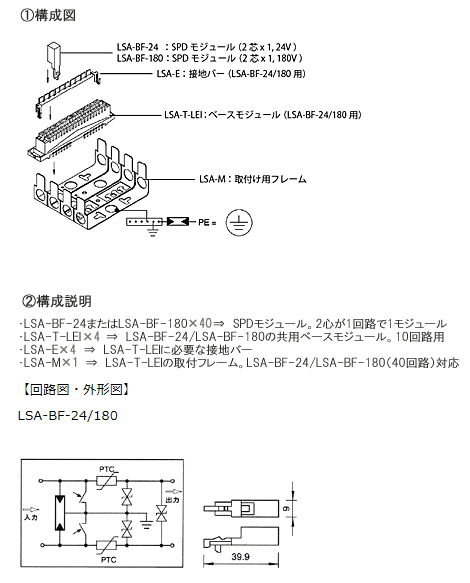

★LSA-BF-24-S(セット品)
★LSA-BF-180-S(セット品)

---

型番	品名	仕様		販売単位	価格 (税別)	標準 出荷日	当日出荷
		最大 連続使用電圧 UcDC	SPDモジュール数
LSA-BF-24	単品 (SPD本体)	24V	1回路/１モジュール	1個	お問合せ下さい	3日	不可
LSA-BF-180	単品 (SPD本体)	180V	1回路/１モジュール	1個	お問合せ下さい	3日	不可
LSA-T-LEI	単品 (ベースモジュール)	-	10回路/１ベース モジュール	1個	お問合せ下さい	3日	不可
LSA-E	単品 (接地バー)	-	10回路用	1個	お問合せ下さい	3日	不可
LSA-M	単品 (取付フレーム)	-	40回路/取付フレーム	1個	お問合せ下さい	3日	不可

---

---

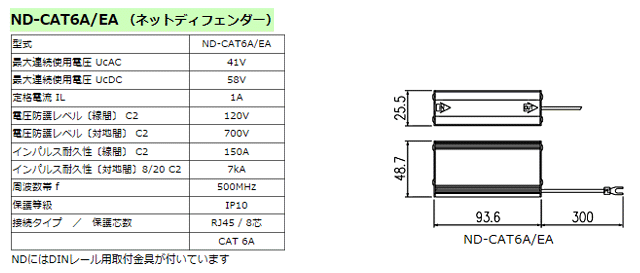

ND-CAT6A/EA（ネットディフェンダー）

OBOベターマン

●CAT6Aケーブル対応
●10GB Base・PoE対応
●データ通信の雷保護用SPD
●既存通信線への容易な取付け

---

---

型番	品名	接続タイプ	販売単位	価格(税別)	標準出荷日	当日出荷
ND-CAT6A/EA	Cat6A	RJ45 / 8心	1個	お問合せ下さい	3日	不可

＊DINレール用取付金具が付いています。

---

---

---

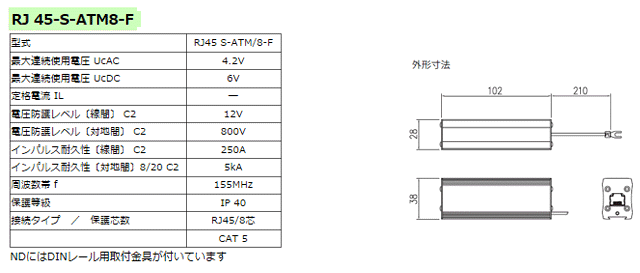

RJ 45用雷保護用SPD

OBOベターマン

●データ通信の雷保護用SPD
●直撃雷から端末保護用まで豊富な製品群
●カテゴリ別に色で識別
●既存通信線への容易な取付け

---

---

型番	品名	接続タイプ	販売単位	価格(税別)	標準出荷日	当日出荷
RJ45 S-ATM 8-F	Cat5	RJ45 / 8心	1個	お問合せ下さい	3日	不可

＊DINレール用取付金具は別売りです。
＊Cat5e対応ではありません。

---

---

---
