サージ・インジケータ

日油技研

★雷電流が流れたことを表示！
●設置線を切断することなく設置が可能
●無電源
●メンテナンスフリー

---

型番	販売単位	価格(税別)	標準出荷日	当日出荷
ｻｰｼﾞｲﾝｼﾞｹｰﾀ	1個	お問合せ下さい	5日	不可

＊仕様は下記をご覧ください。
サージ・インジケータ

---

---

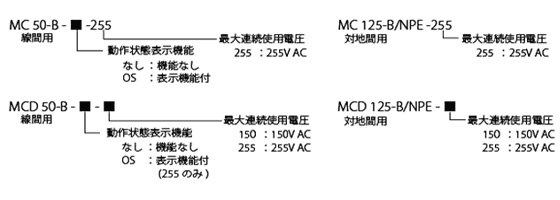

MC・MCDシリーズ

OBOベターマン

●負荷を軽減した安全構造のマルチギャップ式
●直撃雷→線間50kA、対地間125kAのハイエンドモデル
●1.3kVの優れた電圧防護レベル(MCD)
●ランニングコストが抑えられるギャップ式
●10,000回の印加テストに合格したグラファイトカーボン使用
●DINレール対応
●オプションで動作状態表示機能対応
　（正常：緑が点滅／不良：赤が点灯）

---

---

型番	仕様			販売単位	価格 (税別)	標準出荷日	当日出荷
	仕様	用途	動作 表示
MC50-B-255	単線2線100V	線間	なし	1個	お問合せ下さい	3日	不可
MC50-B-OS-255	単線2線100V	線間	有り	1個	お問合せ下さい	3日	不可
MC125-B-/NPE-255	単線2線100V	対地間	なし	1個	お問合せ下さい	3日	不可
MCD50-B-150	単線2線100V	線間	なし	1個	お問合せ下さい	3日	不可
MCD50-B-255	単線2線100V	線間	なし	1個	お問合せ下さい	3日	不可
MCD50-B-OS-255	単線2線100V	線間	有り	1個	お問合せ下さい	3日	不可
MCD125-B/NPE-150	単線2線100V	対地間	なし	1個	お問合せ下さい	3日	不可
MCD125-B/NPE-255	単相3線200-100V	対地間	なし	1個	お問合せ下さい	3日	不可

---

---

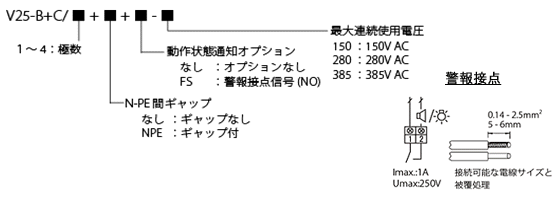

V25シリーズ

OBOベターマン

●実績がある経済性に優れた汎用型バリスタ式クラス�T・�USPD
●直撃雷及び誘導雷対応
●プラグ式で点検・交換が容易
●0.6kVの優れた電圧防護レベル（150Vタイプ）
●動作状態表示機能で目視確認可能
●DINレール対応
●警報接点あり（オプション）

---

---

型番	仕様			販売単位	価格 (税別)	標準出荷日	当日出荷
	極数	警報接点	最大電圧
V25-B+C/0-150	0	なし	150V	1個	お問合せ下さい	3日	不可
V25-B+C/0-280	0	なし	280V	1個	お問合せ下さい	3日	不可
V25-B+C/1+NPE-150	1	なし	150V	1個	お問合せ下さい	3日	不可
V25-B+C/1+NPE+FS-150	1	有り	150V	1個	お問合せ下さい	3日	不可
V25-B+C/1+NPE-280	1	なし	280V	1個	お問合せ下さい	3日	不可
V25-B+C/1+NPE+FS-280	1	有り	280V	1個	お問合せ下さい	3日	不可
V25-B+C/2+NPE-150	2	なし	150V	1個	お問合せ下さい	3日	不可
V25-B+C/2+NPE+FS-150	2	有り	150V	1個	お問合せ下さい	3日	不可
V25-B+C/2+NPE-280	2	なし	280V	1個	お問合せ下さい	3日	不可
V25-B+C/2+NPE+FS-280	2	有り	280V	1個	お問合せ下さい	3日	不可
V25-B+C/3+NPE-150	3	なし	150V	1個	お問合せ下さい	3日	不可
V25-B+C/3+NPE+FS-150	3	有り	150V	1個	お問合せ下さい	3日	不可
V25-B+C/3+NPE-280	3	なし	280V	1個	お問合せ下さい	3日	不可
V25-B+C/3+NPE+FS-280	3	有り	280V	1個	お問合せ下さい	3日	不可

---

---

---

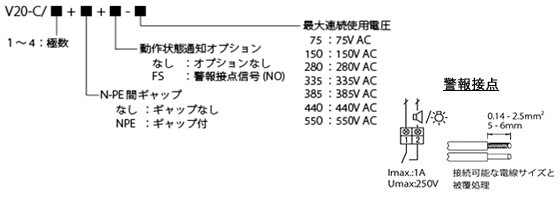

V20シリーズ

OBOベターマン

●余裕の電圧防護レベルと信頼ある公称放電電流20kA
●最大放電電流40kA
●プラグ式で点検・交換が容易
●耐久型のため多雷地域に推奨
●動作状態表示機能で目視確認可能
●DINレール対応
●警報接点あり（オプション）

---

---

型番	仕様			販売単位	価格 (税別)	標準出荷日	当日出荷
	極数	警報接点	最大電圧
V20-C/0-150	0	なし	150V	1個	お問合せ下さい	3日	不可
V20-C/0-280	0	なし	280V	1個	お問合せ下さい	3日	不可
V20-C/1+NPE-150	1	なし	150V	1個	お問合せ下さい	3日	不可
V20-C/1+NPE+FS-150	1	有り	150V	1個	お問合せ下さい	3日	不可
V20-C/1+NPE-280	1	なし	280V	1個	お問合せ下さい	3日	不可
V20-C/1+NPE+FS-280	1	有り	280V	1個	お問合せ下さい	3日	不可
V20-C/2+NPE-150	2	なし	150V	1個	お問合せ下さい	3日	不可
V20-C/2+NPE+FS-150	2	有り	150V	1個	お問合せ下さい	3日	不可
V20-C/2+NPE-280	2	なし	280V	1個	お問合せ下さい	3日	不可
V20-C/2+NPE+FS-280	2	有り	280V	1個	お問合せ下さい	3日	不可
V20-C/3+NPE-150	3	なし	150V	1個	お問合せ下さい	3日	不可
V20-C/3+NPE+FS-150	3	有り	150V	1個	お問合せ下さい	3日	不可
V20-C/3+NPE-280	3	なし	280V	1個	お問合せ下さい	3日	不可
V20-C/3+NPE+FS-280	3	有り	280V	1個	お問合せ下さい	3日	不可

---

---

---

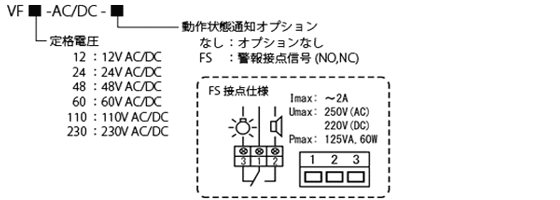

VＦシリーズ

OBOベターマン

●制御・通信設備の電源保護用
●AC/DCの幅広い電圧帯に対応
●LEDによる動作状態表示で容易な点検が可能
●クランプ式ワイヤ取付で配線が容易
●警報接点あり（オプション）
●DINレール対応

---

---

型番	仕様		販売単位	価格 (税別)	標準出荷日	当日出荷
	定格電圧	警報接点
VF-12-AC/DC	12	なし	1個	お問合せ下さい	3日	不可
VF-24-AC/DC	24	なし	1個	お問合せ下さい	3日	不可
VF-48-AC/DC	48	なし	1個	お問合せ下さい	3日	不可
VF-60-AC/DC	60	なし	1個	お問合せ下さい	3日	不可
VF-110-AC/DC	110	なし	1個	お問合せ下さい	3日	不可
VF-230-AC/DC	230	なし	1個	お問合せ下さい	3日	不可
VF-24-AC/DC＋FS	24	有り	1個	お問合せ下さい	3日	不可
VF-110-AC/DC＋FS	110	有り	1個	お問合せ下さい	3日	不可

---

---

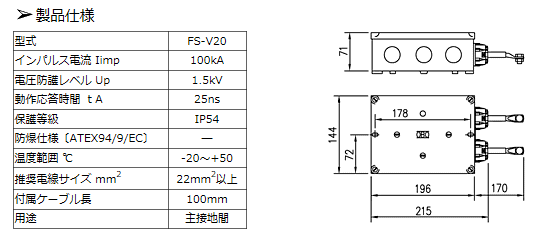

接地間用SPD（FS-V20）

OBOベターマン

●100kAのインパルス電流処理能力
●高速動作特性
●大容量のバリスタ＋ギャップによる複合型SPD

---

---

＜設置目的と選定方法＞

雷で大地が電位上昇したとき、個別の接地間で電位差が発生し、電気設備の絶縁破壊や感電事故が発生することが考えられます。接地間用SPDは、このようなときに接地間を等電位し、大きな電位差を発生させないようにします。
主接地端子など大きな雷電流が発生する場所には、想定する50％以上の雷電流をバイパスできるSPDを推奨します。

---

型番	販売単位	価格(税別)	標準出荷日	当日出荷
FS-V20	1個	お問合せ下さい	3日	不可

---

---

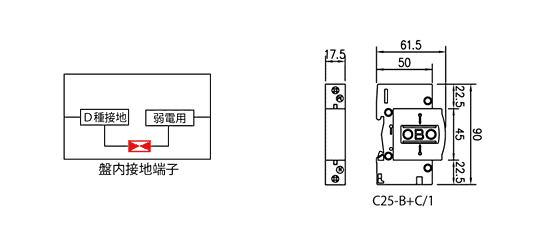

盤内接地端子用SPD（C25-B+C/1+NPE）

OBOベターマン

■各階にあり躯体と等電位するために取付けます。雷電流は建物の鉄骨に
分流するため主接地端子盤に用いるSPDよりも雷電流のバイパス能力が
比較的小さいSPDで対応できます。
●充分なインパルス電流能力と耐久性に優れたギャップ式小型クラス�T・�USPD。

---

---

型番	販売単位	価格(税別)	標準出荷日	当日出荷
C25-B+C/1+NPE	1個	お問合せ下さい	3日	不可

---

---
